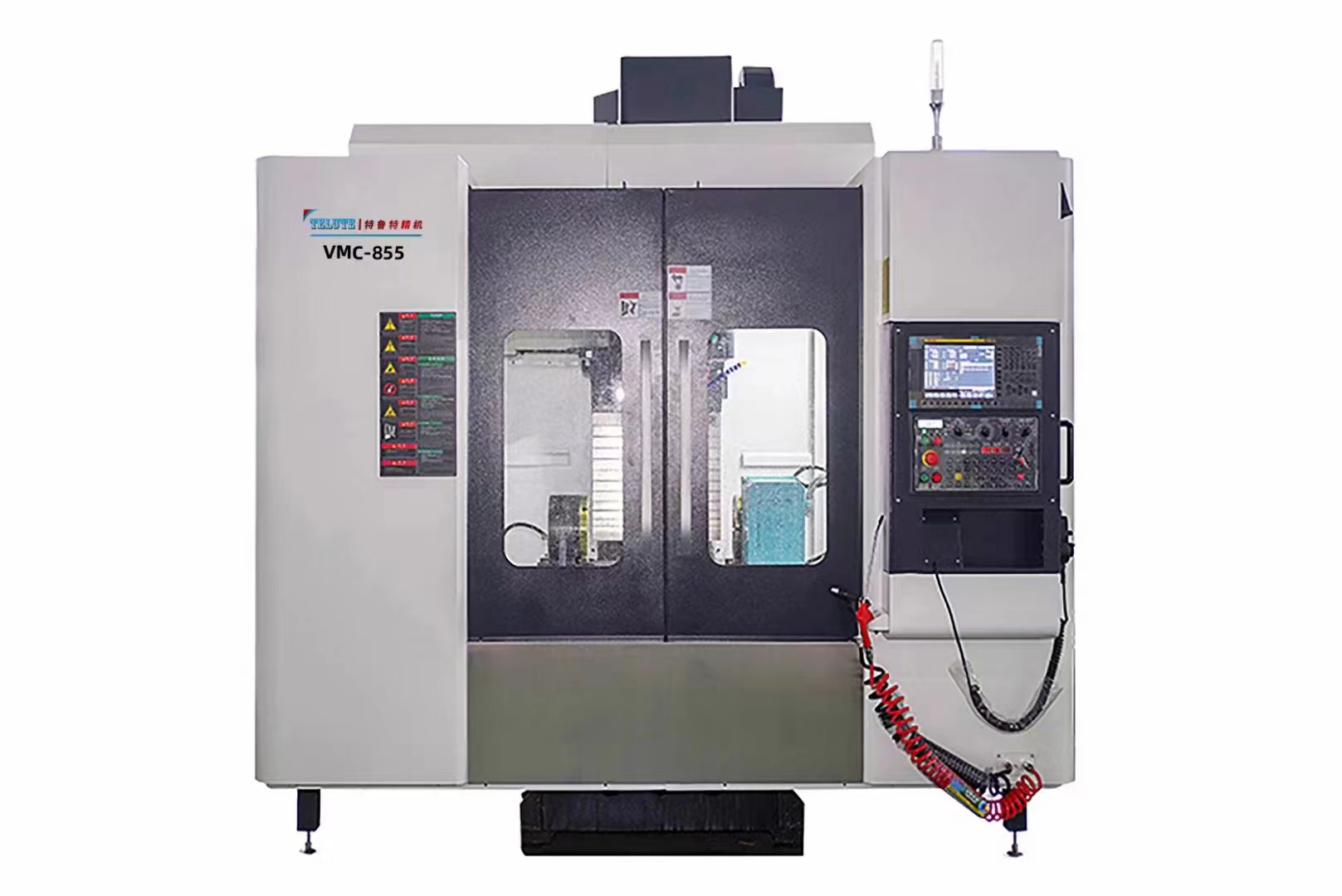

立式加工中心机

产品时间:2022-09-26 13:21:00

简要描述:

HS-V-L SERIES技术参数 项目 单位 HS-V50L HS...

详细介绍


HS-V-L SERIES技术参数
项目单位HS-V50LHS-V55LHS-V60LHS-V70LHS-V80LHS-V90L
行程
X轴行程mm8008301100130015001800
Y轴行程mm500550600700800900
Z轴行程mm500550600700700800
主轴鼻端到工作台距离mm140-640120-670120-720100-800140-840180-980
主轴中心至立柱轨道面距离mm550595650755855960
工作台
工作台尺寸mm1000×5001000×5501200×6001400×7001600×8002000×900
工作承重kg500600800100015001800
T型槽宽(宽×槽数×间距)mm18×5×9018×5×9018×510018×5×11022×7×11022×5×165
主轴
锥孔形式-外径
BT40-140(短鼻)BT40-150BT40-150BT40-150BT50-190(短鼻)BT50-190
传动形式
皮带式/直联式皮带式/直联式皮带式/直联式皮带式/直联式皮带式皮带式(齿轮式)
最高转速rpm1000/120001000/120008000/10000/120008000/10000/1200060006000
进给
快速进给(X/Y/Z)m/min48/48/4848/48/4836/36/3630/30/3024/24/2020/20/20
切削进给mm/min1-150001-150001-150001-150001-150001-15000
螺杆
X轴滚珠导螺杆
Ø40×P16Ø40×P16Ø40×P12Ø45×P12Ø50×P10Ø55×P12
Y轴滚珠导螺杆
Ø40×P16Ø40×P16Ø40×P12Ø45×P12Ø50×P10Ø55×P12
Z轴滾珠导螺杆
Ø40×P16Ø40×P16Ø40×P12Ø45×P12Ø50×P10Ø55×P12
线轨
X轴线轨宽度/导机滑块数
35/4滑块滾柱35/4滑块滾柱45/6滑块滾柱45/2导轨6滑块滚柱55/2导轨6滑块滚柱55/2导轨6滑块滚柱
Y轴线轨宽度/导机滑块数
35/4滑块滾柱45/4滑块滾柱45/4滑块滾柱45/2导轨8滑块滚柱45/4导轨8滑块滚柱45/4导轨8滑块滚柱
Z轴线轨宽度/导轨滑块数
35/4滑块滾柱45/6滑块滾柱45/6滑块滾柱45/2导轨6滑块滚柱55/2导轨6滑块滚柱55/2导轨6滑块滚柱
电机功率
主轴电机kw7.5-117.5-1111-1511-1515-18.5(高扭矩IP电机)15-18.5(高扭矩IP电机)
主轴电机(X/Y/Z)kw1.8/1.8/301.8/1.8/3.03.0/3.0/3.03.0/3.0/3.03.0/3.0/3.0(高扭矩IP电机)3.0/3.0/3.0(高扭矩IP电机)
精度
定位精度(VDI3441)nwn0.0080.0080.0080.010.0120.015
重复定位精度(VDI3441)mm0.0040.0040.0040.0060.0060.008
刀库
刀库容量
242424242424
最大刀具直径(满刀/无邻刀)mmØ801/Ø125Ø801/Ø125Ø801/Ø125Ø801/Ø125Ø120/Ø200Ø120/Ø200
最大刀具长度mm300300300300400400
最大刀库重量kg88881515
换刀速度(刀对力)sec2.22.22.22.255
刀柄拉钉规格
BT40-45ºBT40-45ºBT40-45ºBT40-45ºBT50-45ºBT50-45º
其他
占地尺寸(长/宽/高)mm2538/2580/24802650/3152/25803200/2450/25804700/2640/3600(含排屑机)5400/2950/3600(含排屑机)5800/3000/2800(含排屑机)
机床重量kg50005500750095001300015000
切削水箱容积L250250250300300400
切削水泵马达功率w550550550550550550
电力需求KVA202020204040
气压需求Kgf/cm²≥6≥6≥6≥6≥6≥6

标准附件与功能

♦ FANUC OiMF PLUS 控制器

♦主轴油冷机

♦电气箱热交换差

♦自动润滑装责

♦全茂式防屑阪金护罩

♦主轴鼻端气幕防屑装置

♦主轴环状喷水

♦切削吹气

♦隔性攻牙

♦三色警示灯

♦隔性攻牙

♦地基螺丝与垫块

♦后方冲屑及淸洁水枪

♦操作及维护使用手册

选购附件与功能

♦三慶M80控制器

♦三轴光学尺

♦主轴中心出水系统

♦自动刀长量测

♦排屑机装置

♦油雾回收装宣

♦油水分离机

♦旋转工作台(第四、五轴)

♦ 15000rpm直联式主轴
